数通电信齐头并进,芯耘光电推出低成本100G CDR集成芯片产品
新闻分类:产品动态
发布时间:2022-08-26 17:29:38
分享至媒体:
杭州芯耘光电科技有限公司(以下简称“芯耘光电”)于2022年8月完成以25/28G、4x25/28G CDR为核心IP的系列芯片产品迭代,成功推出满足100G SR4应用的XY5424V、满足100G LR4/CWDM4/PSM4应用的XY5424等CDR集成跨阻放大器芯片的单片集成产品。该系列产品为4x25/28G双速率集成CDR和TIA的单芯片产品,适应更高带宽、更高速率、更小封装、更优成本的市场需求。这是公司继100%自主研发的高性能时钟和数据恢复(CDR)系列产品成功量产并批量出货后,在CDR产品上实现差异化布局。
芯耘光电100G CDR+TIA系列产品(XY5424系列)是芯耘光电围绕5G传输网络建设和数据中心建设中100G高速数据互联集成芯片国产化的目标要求,完成差异化产品开发布局,最终实现了高性价比成套方案的落地量产。该系列产品全面支持云计算与5G数据中心基础设施建设,为“东数西算”等国家级重大工程赋能添翼。于芯耘光电而言,该系列产品的推向市场也标志着芯耘光电在数据中心与电信传输两大应用领域的齐头并进,进一步完善了100G产品成套方案在不同市场领域的生态布局。芯耘光电100G CDR+TIA产品自2022年Q2起,已完成客户样品测试导入并进入小批量出货状态,当前已完成DVT及500小时可靠性测试。

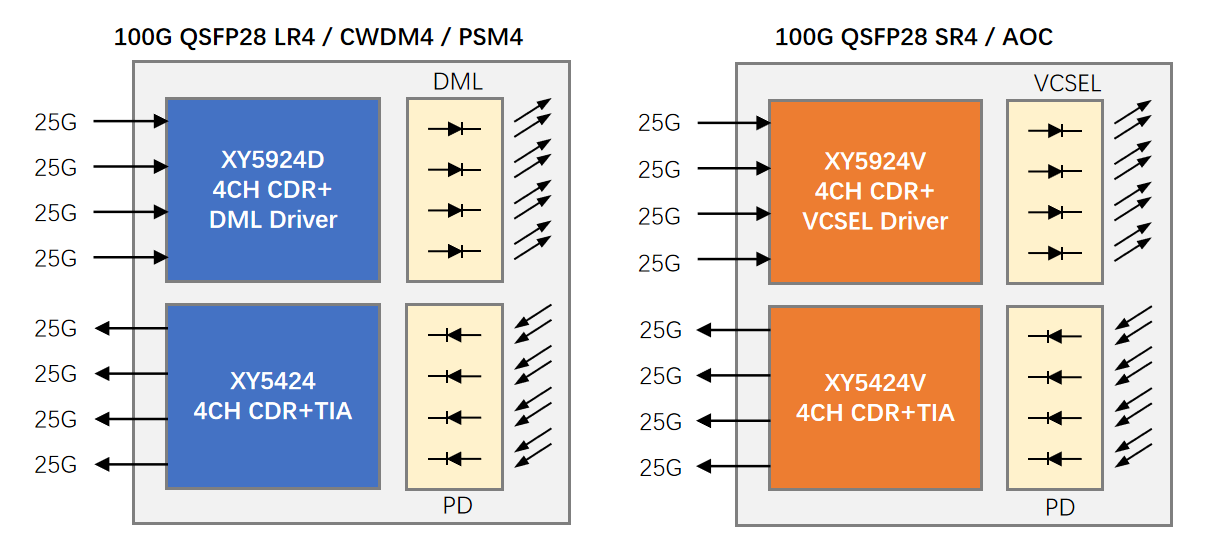

图1:100G LR4/CWDM4/PSM4 & SR4 Transceiver Solutions
芯耘光电提供的芯片与器件整体解决方案,简化了小型化、高密度可插拔模块设计,配合其他关键工艺的优化,可以大幅提升产品性能、提高可靠性、降低模块功耗并减小PCB面积和成本,该系列CDR产品可以极大消减通信链路的信号抖动的影响。经过客户长时间的测试验证表明,芯耘光电CDR系列产品在关键指标上领先行业主流产品,同时综合性能表现较业界最新产品更优。此外,在产品体验优化方面,芯耘提供的芯片与器件整体解决方案简化组装过程,可灵活匹配业务场景及运营需求,帮助客户进一步降低成本,统筹实现性能升级与用户友好目标。综合来看,芯耘光电CDR系列集成芯片是100G LR4/CWDM4/PSM4以及SR4等COB光模块理想的低成本芯片组解决方案。
CDR+TIA系列集成芯片的电眼图及灵敏度性能指标如下图2-3展示:

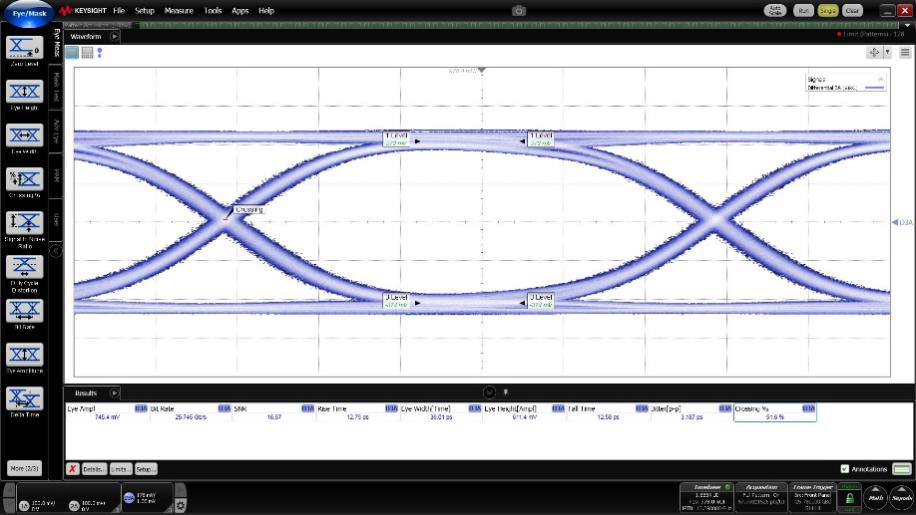

图2:XY5424 输出电眼图,在-11dBm光输入功率条件

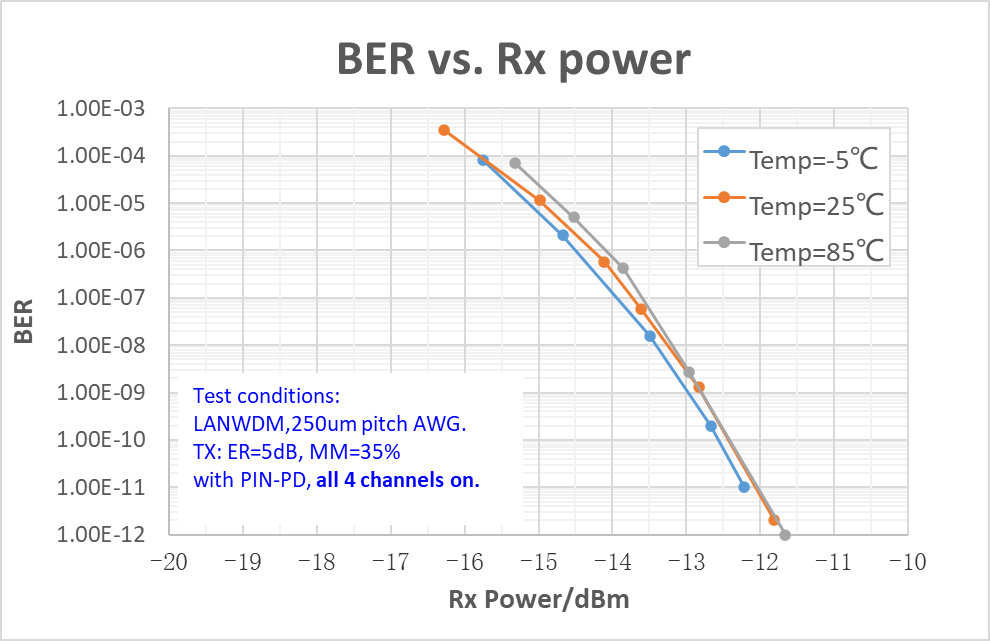

图3:XY5424 三温灵敏度测试结果
芯耘光电芯片产品线总监罗小勇表示,“过去的一年时间里,凭借满足PTN设备及中回传传输要求的100G CDR系列芯片产品,芯耘光电与我们优秀的国内外客户一起,参与了高效、高速、可靠的承载网网络建设,为国产‘5G改变社会’提供了有力支撑。此次推出集成DML驱动器和TIA芯片的CDR系列产品,是芯耘光电聚焦于下一代低成本100G解决方案,通过差异化芯片组帮助数通及电信客户,在节省投资的同时大幅提升产品性能。芯耘光电将一如既往致力于高端芯片进口替代,立志成为客户的最佳长期合作伙伴。”
注:
1. CDR: Clock and Data Recovery, 时钟和数据恢复;
2. DML:Directly Modulated Lasers,直接调制激光器;
3. TIA:Trans-Impedance Amplifier,跨阻放大器。
CDR集成芯片信息
XY5924D是一款集成25/28Gbps DML驱动器的高性能四通道CDR集成芯片。XY5924D芯片采用先进的eWLB封装,提供低输出抖动激光器驱动电流,芯片功耗约1.7W。XY5924D芯片内部集成四通道CDR,提供自适应输入均衡功能;芯片输出内置灵活的去加重调节功能,可以适配不同激光器产品;另外,芯片支持24.3Gbps~28.05Gbps连续速率自适应的Retime模式,并支持旧的、或非标准数据速率的Bypass模式,支持100G EDR Infiniband、100G BASE、OTU4、32G Fibre Channel等各种速率需求。
XY5424是一款集成25/28Gbps TIA的高性能四通道CDR集成芯片。芯片功耗约0.85W。XY5424-BT2通道间距250um,为主推产品,满足100G LR4及CWDM4应用;XY5424-BT7通道间距750um,可适配传统Zblock应用,以达成更优产品性能。芯片支持24.3Gbps~28.05Gbps连续速率自适应,支持100G EDR Infiniband、100G BASE、OTU4、32G Fibre Channel等各种速率需求。该芯片以裸芯片形式供货,可以满足业界的低功耗需求。
